Tento pracovný stôl sa skladá zo základne, stĺpika, upínacieho nosníka, pohyblivej konštrukcie, portálovej základne, lineárnych vodiacich koľajníc a posuvnej konštrukcie, zostavy elektromotora a reduktora, spojky, prevodovky a hrebeňovej zostavy, elektrického valca, portálovej pracovnej plošiny, podporných krídel portálu, upínacieho hriadeľa, čapu upínacieho hriadeľa, upínacieho bloku, vzduchovej bubliny, ručného reverzného ventilu a základnej dosky. Medzi jeho výhody patrí synchronizované zdvíhanie a posúvanie, vysoká presnosť, plynulý elektrický pohyb, stabilné upínanie, lepšia kvalita zvárania, skrátený čas prípravy a zvýšená efektivita pracovného stola.
Vysokovýkonný zvárací stôl: Používa sa na zváranie a odspájkovanie cez-súčiastky na montáž do otvorov a na povrch. Tento zvárací pracovný stôl využíva vysokovýkonný-keramický ohrievač s dlhou{4}}životnosťou a má uzavretú{5}}spätnú reguláciu teploty, čím sa dosahuje efektívne a presné zváranie.
Flexibilné trojrozmerné{0}}kombinované zváracie zariadenie
Viacuhlový otočný zvárací pracovný stôl obsahuje telo stola, základňu, hydraulický valec, sedlo valca, závitovkové koleso, závitovkové koleso a pracovný stôl. Telo stola je kónické s 90-stupňovým zúžením na spodnom konci, ktoré je spojené s podstavou cez hriadeľ. Jeden koniec hydraulického valca je pripojený k sedlu valca cez hriadeľ a druhý koniec je pripojený k spodnému koncu tela stola cez hriadeľ. Vo vnútri tela stola je upevnený závitovkový prevod, ktorý je spojený s pracovným stolom. K šnekovému kolesu je pripojená ovládacia rukoväť. Tento vynález umožňuje, aby bol obrobok pripevnený v akejkoľvek polohe v rozsahu 90 stupňov vo vertikálnom smere a 360 stupňov v horizontálnom smere, čo uľahčuje operáciu a zabezpečuje kvalitu zvárania.

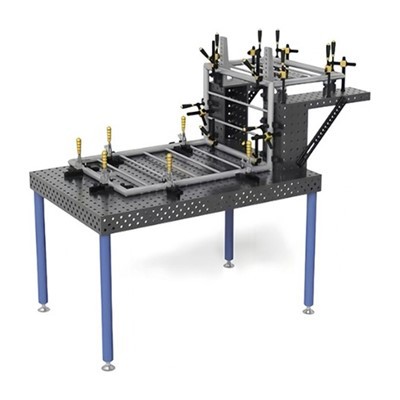

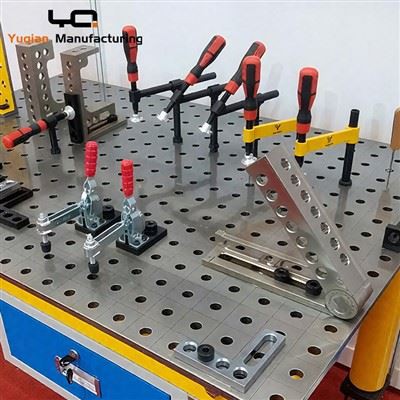

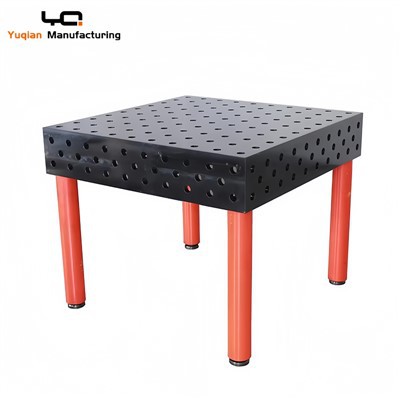

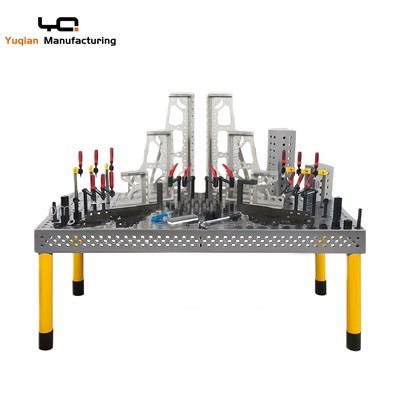

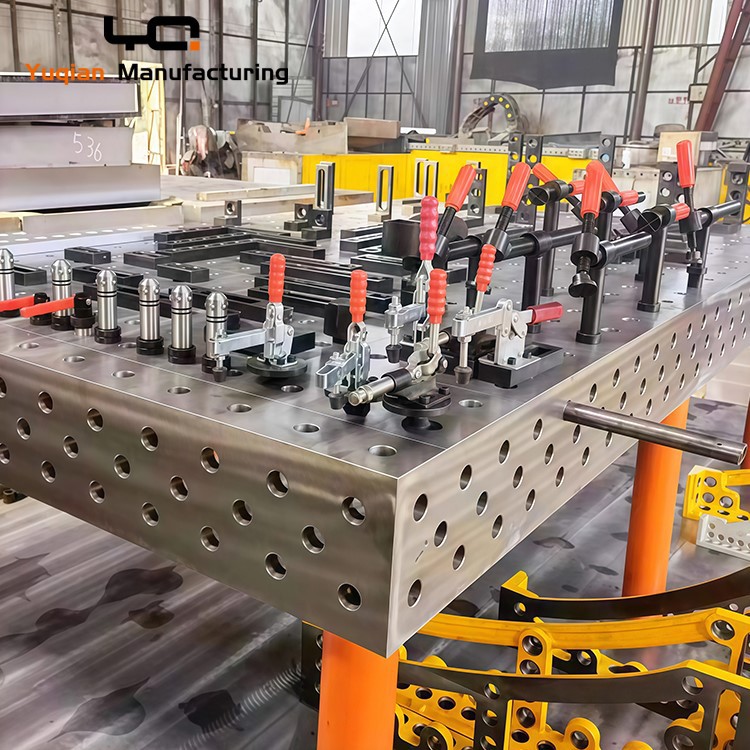

Trojrozmerná kombinovaná plocha zváracieho stola využíva perforovanú mriežkovú dosku s dvomi priemermi otvorov: D28 a D16. Na vysoko presnom{3}} povrchu stola sú otvory D28 rovnomerne rozmiestnené každých 100 mm alebo otvory D16 sú rovnomerne rozmiestnené každých 50 mm. Tieto otvory možno použiť na zostavenie rôznych funkčných polohovacích modulov a prípravkov. Rôzne funkčné moduly okrem stolovej dosky zahŕňajú polohovacie bloky, pravouhlé bloky, stĺpiky, ľubovoľné nastavenia uhla, V-bloky, kolíky, rôzne rýchloupínacie zariadenia, dosky na nastavenie medzier a rôzne pomocné moduly. Moduly sú dômyselne navrhnuté, umožňujú rôzne kombinácie a opakované aplikácie. Kolíky používané na vzájomné spojenie modulov majú vo vnútri tri sústredné oceľové guľôčky. Keď sa kolík uvoľní, oceľové guľôčky sa stiahnu do kolíka, čo umožňuje ľahké vloženie kolíka do otvoru modulu. Pri postupnom uťahovaní rukou sa tri oceľové guľôčky postupne vysunú, čím sa modul automaticky vycentruje a upne. Pri utiahnutí kľúčom môže upínacia sila na module dosiahnuť 5 ton a strihová sila môže dosiahnuť 25 ton.
Výnimočné výhody tohto kombinovaného svietidla sú:
1) Modularita: Všetky komponenty sú kategorizované, štandardizované a serializované, čím je zabezpečená vzájomná kompatibilita. Použitím minimálneho počtu modulov je možné dosiahnuť rôzne funkcie rýchleho polohovania a upínania.
2) Flexibilita: Rôzne spôsoby montáže umožňujú používateľom plne využiť svoju predstavivosť na dosiahnutie takmer rovnakých funkcií polohovania a upínania ako pri akomkoľvek špecializovanom prípravku. Rýchla montáž a jednoduchá demontáž; pracovný stôl je možné zostaviť a kombinovať podľa tvaru a veľkosti obrobku. Dizajn váh a rozmerov modulov na pracovnom stole umožňuje operátorom rýchlo zostaviť požadované nástroje na základe rozmerov obrobku bez meracích nástrojov.
3) Vysoká presnosť: Pracovný stôl a rôzne funkčné moduly majú zodpovedajúce okrúhle otvory D16 alebo D28 rozmiestnené každých 50 alebo 100 mm. Rozmerová tolerancia akéhokoľvek rozstupu otvorov je menšia ako 0,02 mm. Táto presnosť sa prejaví v produktoch spracovaných používateľom. Niektorí používatelia preto používajú tento pracovný stôl aj ako referenčnú platformu pre kontrolné prípravky.
4) Patentovaný dizajn: Mnohé funkčné moduly sú patentované produkty, ako sú kolíky používané na pripojenie modulov a špeciálne navrhnuté kompenzované elastické svorky, ktoré zabraňujú posunutiu obrobku počas upínania.
5) Troj-dimenzionálny dizajn: Stĺpce a pravouhlé{2}}bloky v moduloch možno použiť na zostavenie do trojrozmerného-priestoru, čím sa uľahčí výroba rôznych trojrozmerných komponentov.
S týmto modulárnym zváracím pracovným stolom môžu používatelia, ktorí opakovane navrhujú nástroje, výrazne ušetriť čas a peniaze vynaložené na návrh a výrobu nástrojov. Používatelia môžu rýchlo zostaviť nástroje, aby splnili rôzne požiadavky, podobne ako deti hrajúce sa so stavebnicami. Tento trojrozmerný flexibilný nástroj možno použiť v automobilovom výrobnom priemysle, stavebných strojoch, výrobe oceľových konštrukcií, spracovaní plechov, výrobe bicyklov (motocyklov) a možno ich použiť v spojení so zváracími robotmi alebo špecializovanými zváracími strojmi atď.
